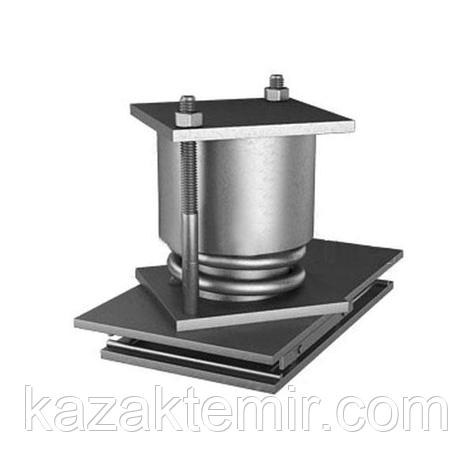

Блок катковый пружинный ОСТ 34-10-612-93
Описание
Характеристики
Информация для заказа
Блок катковый пружинный ОСТ 34-10-612-93
| № | Наименование | Допускаемая нагрузка на пружину, кН (кгс) | Максимальный прогиб пружины, мм | Высота блока, мм | Масса блока, кг |
|---|---|---|---|---|---|
| 1 | 01 ОСТ 34-10-612-93 | 5,24 (537) | 70 | 260 | 34,0 |
| 2 | 02 ОСТ 34-10-612-93 | 8,00 (816) | 70 | 270 | 35,0 |
| 3 | 03 ОСТ 34-10-612-93 | 11,67 (1190) | 70 | 285 | 36,0 |
| 4 | 04 ОСТ 34-10-612-93 | 16,34 (1666) | 70 | 309 | 44,0 |
| 5 | 05 ОСТ 34-10-612-93 | 19,66 (2006) | 70 | 330 | 45,0 |
| 6 | 06 ОСТ 34-10-612-93 | 26,34 (2686) | 70 | 350 | 70,0 |
| 7 | 07 ОСТ 34-10-612-93 | 32,60 (3325) | 70 | 390 | 81,0 |
| 8 | 08 ОСТ 34-10-612-93 | 40,00 (4080) | 70 | 400 | 97,0 |
| 9 | 09 ОСТ 34-10-612-93 | 48,60 (4953) | 70 | 419 | 100,0 |
| 10 | 10 ОСТ 34-10-612-93 | 58,43 (5960) | 70 | 395 | 110,0 |
Техническая документация
ОСТ 34-10-612-93 распространяется на блоки катковые пружинные, предназначенные для трубопроводов ТЭС и АЭС и коробов пылегазовоздухопроводов ТЭС.
Пример условного обозначения блока каткового пружинного с нагрузкой 11,67 кН (1190 кгс): 03 ОСТ34-10-612.
Детали и сборочные единицы изготавливаются по рабочим чертежам «Опоры подвижные и неподвижные» Л8-144.000
| Основные | |
|---|---|
| Страна производитель | Казахстан |
- Цена: от 35 000 ₸
