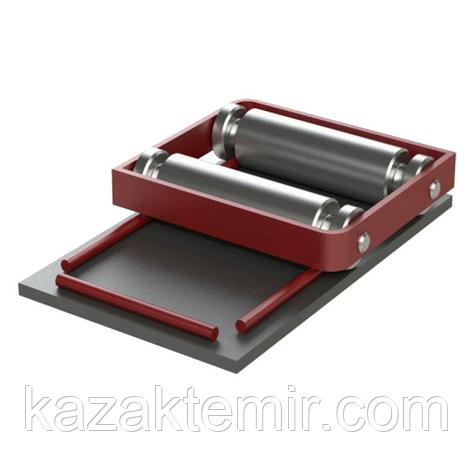

Блок двухкатковый ОСТ 34-10-611-93
Описание
Характеристики
Информация для заказа
Блок двухкатковый ОСТ 34-10-611-93
| № | Наименование | Наибольшее перемещение, мм | Ширина блока, мм | Длина блока, мм | Масса блока, кг |
|---|---|---|---|---|---|
| 1 | 01 ОСТ 34-10-611-93 | 150 | 160 | 270 | 8,6 |
| 2 | 02 ОСТ 34-10-611-93 | 150 | 210 | 270 | 11,6 |
| 3 | 03 ОСТ 34-10-611-93 | 150 | 260 | 270 | 14,3 |
| 4 | 04 ОСТ 34-10-611-93 | 180 | 360 | 300 | 20,8 |
| 5 | 05 ОСТ 34-10-611-93 | 180 | 460 | 300 | 26,5 |
| 6 | 06 ОСТ 34-10-611-93 | 180 | 560 | 300 | 32,4 |
| 7 | 07 ОСТ 34-10-611-93 | 180 | 660 | 300 | 38,3 |
| 8 | 08 ОСТ 34-10-611-93 | 180 | 760 | 300 | 44,1 |
| 9 | 09 ОСТ 34-10-611-93 | 180 | 860 | 300 | 50,0 |
| 10 | 10 ОСТ 34-10-611-93 | 180 | 960 | 300 | 55,9 |
| 11 | 11 ОСТ 34-10-611-93 | 180 | 210 | 370 | 13,0 |
| 12 | 12 ОСТ 34-10-611-93 | 180 | 260 | 370 | 16,0 |
| 13 | 13 ОСТ 34-10-611-93 | 180 | 460 | 370 | 28,0 |
ОСТ 34-10-611-93 распространяется на блоки двухкатковые, предназначенные для трубопроводов ТЭС и АЭС и коробов пылегазовоздухопроводов ТЭС.
Пример условного обозначения блока каткового пружинного с нагрузкой11,67 кН (1190 кгс): 03 ОСТ34-10-612
Детали и сборочные единицы изготавливаются по рабочим чертежам «Опоры подвижные и неподвижные» Л8-141.000
Пример условного обозначения блока двухкаткового с наибольшим перемещением равным 1800 мм, шириной 360 мм, длинной 300 мм:
Блок двухкатковый 04 ОСТ 34-10-611
| Основные | |
|---|---|
| Страна производитель | Казахстан |
| Материал опоры | Сталь |
| Вид опоры | Неподвижная |
| Дополнительные характеристики | |
| Заземляющее устройство | Нет |
| Монтажные петли | Нет |
- Цена: от 7 980 ₸
